Abbildungsverzeichnis Hausarbeit

Platzierung und Quelle

Hausarbeit Abbildungsverzeichnis

Das Abbildungsverzeichnis einer Hausarbeit listet alle Abbildungen auf, die in der wissenschaftlichen Arbeit verwendet werden. Es enthält die Abbildungsnummer, den Abbildungstitel und die Seite, auf der die jeweilige Abbildung steht.

Häufig wird das Abbildungsverzeichnis direkt nach dem Inhaltsverzeichnis eingefügt. Einige Hochschulen verlangen jedoch eine andere Position, zum Beispiel nach dem Literaturverzeichnis. Deshalb solltest du immer die Richtlinien deiner Hochschule prüfen.

Wenn du nur wenige Abbildungen und Tabellen verwendest, können beide Verzeichnisse auf einer Seite stehen. Werden Abbildungen und Tabellen in einer gemeinsamen Liste geführt, wird dies häufig als Darstellungsverzeichnis bezeichnet.

Typische Position des Abbildungsverzeichnisses

• direkt nach dem Inhaltsverzeichnis
• vor dem Tabellenverzeichnis, falls getrennte Verzeichnisse verwendet werden
• nach dem Literaturverzeichnis, wenn die Hochschule dies verlangt
• gemeinsam mit dem Tabellenverzeichnis als Darstellungsverzeichnis, falls erlaubt

Quellen

Quellenangabe für Abbildungen

Für jede Abbildung muss eine Quelle angegeben werden, sofern sie nicht vollständig selbst erstellt wurde. Die Quelle kann je nach Zitierstil als Fußnote oder direkt unter der Abbildung stehen.

Bei der Fußnotentechnik wird die Fußnote direkt an die Abbildungsbeschriftung gesetzt. Bei Zitierstilen wie APA, Harvard oder Chicago wird die Quelle häufig direkt nach der Abbildungsbeschriftung oder in einer Anmerkung unter der Abbildung angegeben.

Grundregeln für Abbildungsquellen

• jede fremde Abbildung braucht eine Quellenangabe
• angepasste Abbildungen werden als „in Anlehnung an“ gekennzeichnet
• eigene Abbildungen können als „eigene Darstellung“ gekennzeichnet werden
• Quelle steht direkt bei der Abbildung, nicht nur im Literaturverzeichnis
• vollständige Quellenangaben gehören normalerweise nicht in das Abbildungsverzeichnis

Beispiele für Quellenangaben

Word-Anleitung

Abbildungsverzeichnis Hausarbeit Beispiel

Ein Abbildungsverzeichnis wird in Word über Abbildungsbeschriftungen erstellt. Deshalb musst du zuerst jede Abbildung korrekt beschriften. Erst danach kann Word daraus automatisch ein aktualisierbares Abbildungsverzeichnis erzeugen.

In wissenschaftlichen Arbeiten stehen Abbildungsbeschriftungen in der Regel unter der Abbildung. Tabellenbeschriftungen stehen dagegen häufig über der Tabelle, sofern die Hochschulrichtlinien nichts anderes verlangen.

Abbildung in Word beschriften

• Füge die Abbildung in deine Hausarbeit ein.
• Klicke die Abbildung an.
• Gehe im Word-Menü auf „Verweise“.
• Klicke auf „Beschriftung einfügen“.
• Wähle die richtige Bezeichnung, zum Beispiel „Abbildung“.
• Formuliere einen aussagekräftigen Titel.
• Bestätige die Beschriftung mit „OK“.

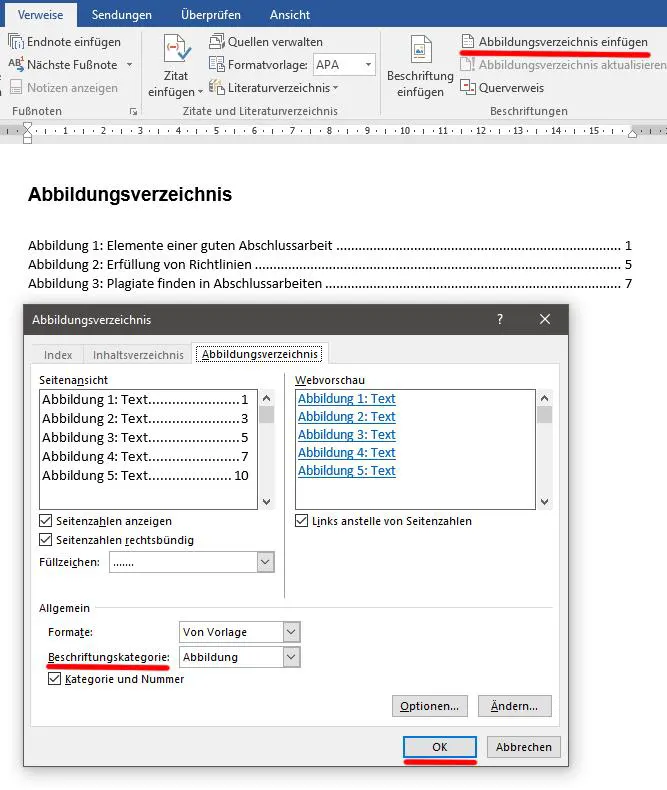

Automatisches Abbildungsverzeichnis erstellen

• Wähle die Seite aus, auf der das Abbildungsverzeichnis stehen soll.
• Füge die Überschrift „Abbildungsverzeichnis“ ein.
• Gehe in Word auf „Verweise“.
• Wähle „Abbildungsverzeichnis einfügen“.
• Prüfe die Einstellungen im Dialogfenster.
• Erstelle das Verzeichnis mit „OK“.

Beispiel für ein Abbildungsverzeichnis

Aktualisierung

Abbildungsverzeichnis aktualisieren

Wenn du Abbildungen verschiebst, löschst, ergänzt oder neu beschriftest, musst du das Abbildungsverzeichnis aktualisieren. Andernfalls können Seitenzahlen oder Abbildungsnummern falsch bleiben.

So aktualisierst du das Verzeichnis

• Klicke mit der rechten Maustaste in das Abbildungsverzeichnis.
• Wähle „Felder aktualisieren“ oder „Verzeichnis aktualisieren“.
• Wähle „nur Seitenzahlen aktualisieren“, wenn nur Seiten verschoben wurden.
• Wähle „gesamtes Verzeichnis aktualisieren“, wenn neue Abbildungen hinzugekommen sind.
• Prüfe anschließend Nummerierung, Titel und Seitenzahlen.

Definition

Was ist ein Abbildungsverzeichnis?

Ein Abbildungsverzeichnis ist ein Verzeichnis aller grafischen Elemente, die in deiner Hausarbeit verwendet werden. Dazu zählen zum Beispiel Diagramme, Modelle, Fotos, Grafiken, Schaubilder oder eigene Darstellungen.

Das Ziel des Abbildungsverzeichnisses ist Orientierung. Leser können anhand von Abbildungsnummer, Titel und Seitenzahl direkt erkennen, welche Abbildungen vorhanden sind und wo sie im Dokument stehen.

Das Abbildungsverzeichnis enthält

• Abbildungsnummer
• aussagekräftigen Abbildungstitel
• Seitenzahl der Abbildung
• einheitliche Bezeichnung, zum Beispiel „Abbildung“ oder „Abb.“

Das Abbildungsverzeichnis enthält normalerweise nicht

• die Abbildungen selbst
• vollständige Quellenangaben
• lange Beschreibungen
• Fußnoten
• unbeschriftete Grafiken

Qualität

Abbildungen in wissenschaftlichen Arbeiten

Abbildungen in wissenschaftlichen Arbeiten unterliegen formalen und qualitativen Anforderungen. Sie müssen fachlich relevant, gut lesbar, korrekt beschriftet und mit einer passenden Quelle versehen sein.

Wenn eine Hausarbeit gedruckt wird, sollten Abbildungen eine ausreichende Druckqualität besitzen. Häufig wird für den Druck eine Auflösung von mindestens 300 dpi empfohlen. Grafiken mit niedriger Bildschirmauflösung können im Druck unscharf oder verpixelt erscheinen.

Qualitätskriterien für Abbildungen

• Abbildung passt zur Argumentation
• Titel beschreibt den Inhalt eindeutig
• Quelle ist korrekt angegeben
• Schriftart und Farben passen zu den Vorgaben
• Grafik ist gut lesbar
• Druckauflösung ist ausreichend
• Abbildung wird im Text erklärt oder aufgegriffen

Anhang

Abbildungen Hausarbeit Anhang Abbildungsverzeichnis

Abbildungen, die für den Fließtext zu umfangreich oder zu detailliert sind, können im Anhang platziert werden. Dies ist besonders sinnvoll, wenn die Abbildung die Argumentation unterstützt, aber den Lesefluss im Hauptteil stören würde.

Abbildungen im Anhang müssen ebenfalls nummeriert und beschriftet werden, wenn sie im Abbildungsverzeichnis erscheinen sollen. Wichtig ist außerdem, im Text auf die jeweilige Abbildung im Anhang zu verweisen.

Abbildungen im Anhang richtig einbinden

• Abbildung im Anhang eindeutig beschriften
• Nummerierung einheitlich fortführen
• Quelle direkt bei der Abbildung angeben
• im Text auf die Abbildung verweisen
• Abbildung im Abbildungsverzeichnis aufnehmen, falls gefordert
• unnötige Abbildungen im Anhang vermeiden

Beispiel für einen Verweis

Die vollständige Übersicht der Auswertung befindet sich in Abbildung 5 im Anhang 1.

Prüfung

Abbildungsverzeichnis Hausarbeit prüfen

Vor der Abgabe solltest du das Abbildungsverzeichnis und alle Abbildungen vollständig prüfen. Besonders wichtig sind Nummerierung, Titel, Seitenzahlen, Quellenangaben und die Einbindung der Abbildungen in den Text.

Checkliste Abbildungsverzeichnis Hausarbeit

• Sind alle Abbildungen beschriftet?
• Stehen Abbildungsbeschriftungen unter den Abbildungen?
• Sind alle Abbildungen fortlaufend nummeriert?
• Sind die Abbildungstitel eindeutig formuliert?
• Wurde für jede fremde Abbildung eine Quelle angegeben?
• Enthält das Abbildungsverzeichnis nur Nummer, Titel und Seitenzahl?
• Wurde das Verzeichnis nach der finalen Formatierung aktualisiert?
• Sind Abbildungen im Anhang korrekt aufgenommen?
• Wird im Text auf jede relevante Abbildung verwiesen?
• Entspricht die Gestaltung den Hochschulrichtlinien?

Formal überzeugend ist ein Abbildungsverzeichnis dann, wenn es vollständig, automatisch aktualisiert und mit allen Abbildungsbeschriftungen im Dokument verbunden ist.
